電力監控系統在遼寧腫瘤醫院的應用
點擊放大
產品型號:
產品名稱:
電力監控系統在遼寧腫瘤醫院的應用
產品報價:
產品特點:
電力監控系統在整個電力系統中具有重要的作用,它能夠有力的電網管理工作效率,降低電力系統的運營成本
  電力監控系統在遼寧腫瘤醫院的應用的詳細資料:

鮑靜君

安科瑞電氣股份有限公司江蘇江陰 214405

摘要:基于目前科學技術飛速發展,人們對電力資源的依賴越來越廣泛,而現階段電力系統的運營成本還相對較高,因此完善電力系統各方面的工作已經勢在必行。電力監控系統在整個電力系統中具有重要的作用,它能夠有力的電網管理工作效率,降低電力系統的運營成本,本文通過遼寧腫瘤醫院項目中的應用介紹電力監控系統在教育醫療領域中的應用。

關鍵字:電力系統;醫院;監控系統

0  引言

配電自動化,是項集計算機技術、數據傳輸技術、控制技術、現代化設備及管理于體的綜合信息管理系統。其目的是提高供電可靠性,電能質量,向用戶提供服務,降低運行費用,減輕運行人員的勞動強度。

隨著電力網絡的不斷發展,用電負荷的持續增長,各種新型負載不斷涌現,用戶更加關注電能質量問題,同時也對電能質量提出了更加嚴格的要求。用戶需要更加有效的電力監控管理解決方案來應對上述變化帶來的挑戰,以實現配電系統持續可靠、低耗的運行。本文通過對中國*汽車集團公司數據中心機房建設項目電力監控系統的建設,介紹電力監控系統在醫院中的應用。

1   項目概述及建設目標

遼寧省腫瘤醫院始建于1975年,是集腫瘤防治、科研、教學為體的省級腫瘤防治中心。為積極打造院校合作平臺,向臨床研究型醫院邁進,醫院2012年成為大連醫科大學臨床腫瘤學院,2015年成為中國醫科大學腫瘤醫院,是中國醫科大學、大連醫科大學、遼寧中醫藥大學、沈陽藥科大學和遼寧醫學院研究生培養基地。

2   電力監控系統的設計

在監控系統的設計中,要充分考慮客戶的實際需求,以及電力系統的實際結構、電力系統的實際載荷能力等因素,進而合理的選擇監控設備,這既有利于減少系統運作的成本,同時也有利于系統功能的實現。    本項目的電力監控系統,可以實現對院內高、配電回路的實時監控,有利于電能管理。另方面,電力監控系統不僅能夠準確的表示出回路的用電狀況,它還具備網絡通訊等功能,能夠與計算機、串口服務器等設備進行組合,及時的顯示院內各個配電回路的運作狀態,當院內電力系統的負載越標時,電力監控系統能夠迅速報警,發出語音提示。另外,電力監控系統還能夠生成報表、曲線圖等統計信息,便于有關人員分析院內各部分的用電狀況,使院內的用電活動更加安全,從而保證院內人員的生命安全,提高醫院工作人員的工作效率。    2.1 系統結構依據綜合醫療大樓的配電情況分布情況,在線監測系統建設采用分層分布式結構,系統包括:站控管理層、網絡通訊層、現場設備層。系統網絡結構如圖所示:

站控管理層管理人員與計算機進行人機交互的直接窗口,對采集的現場各類數據信息計算、分析與處理,并以圖形、數顯、聲音等方式反映現場的運行狀況,是系統的上層部分。主要由系統軟件和必要的硬件設備,如工業級計算機、打印機、UPS電源等組成。

通訊層使用的設備為NPORT5610-18串口服務器。該層是數據信息交換的橋梁,負責對現場設備回送的數據信息進行采集、分類和傳送等工作的同時,轉達上位機對現場設備的各種控制命令。

現場設備層主要是連接于網絡中用于電參量采集測量的各類型的儀表等,也是構建該配電系統必要的基本組成元素?,F場配置居正的電能表,實現低壓回路三相電流、三相電壓、頻率、功率、四象限電能等電參量監測;并對每個回路斷路器分合閘狀態進行監測。

2.2 網絡設計

電力監控系統中的網絡系統能夠及時的對數據進行傳輸,并迅速傳遞操作指令,是實現電力監控系統各項功能的基礎。把現場每個設備就地與總線連接,之后在把各條總線全部接入通訊網關,來實現與主機的傳遞。

2.3監控系統軟件功能設計

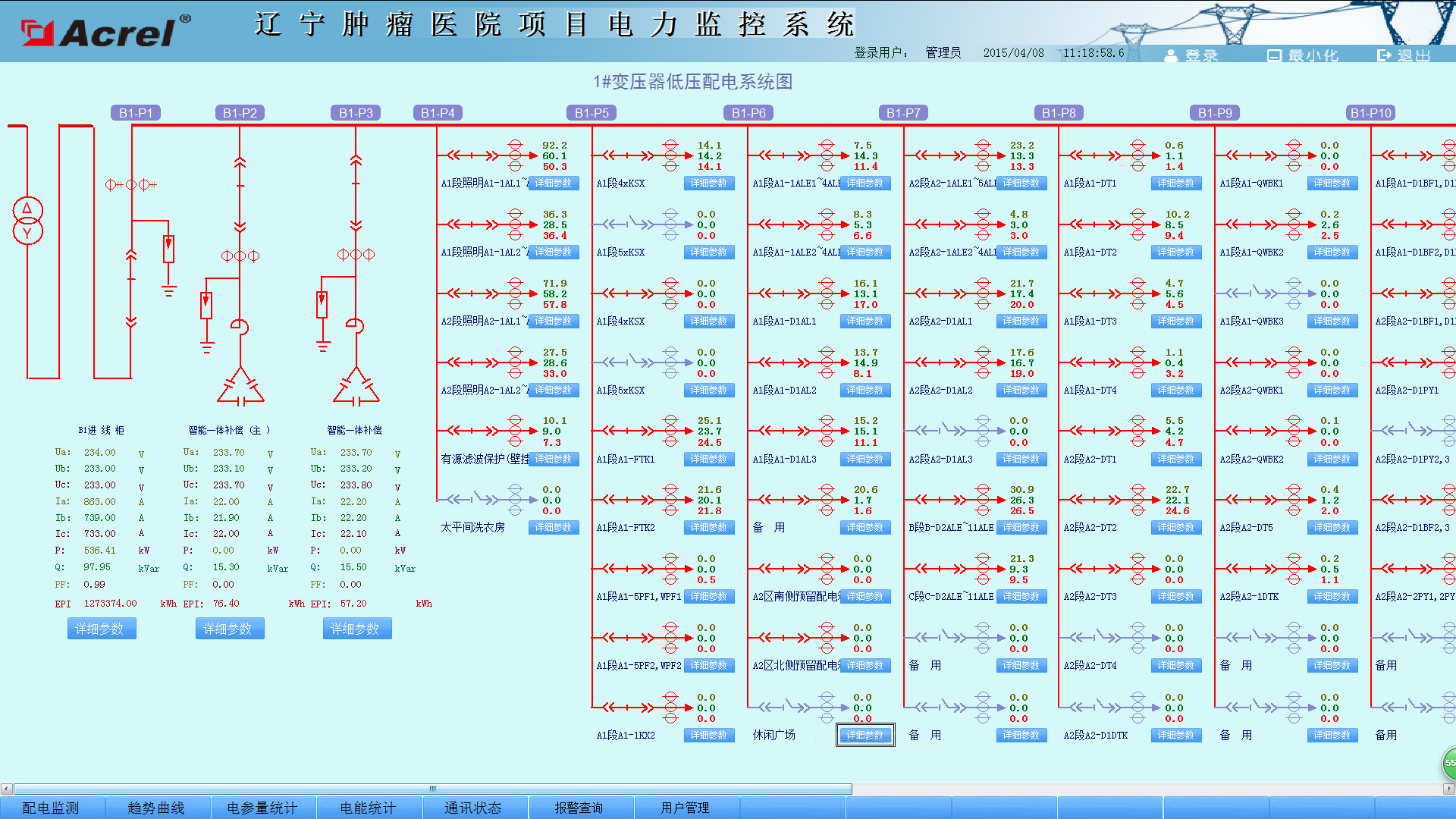

系統依據客戶實際需求進行設計,并實現了次主接線圖界面顯示;電參量遙測及電參量越限報警;事件記錄;系統運行異常監測;故障報警及操作記錄;報表查詢與打??;系統負荷實時、歷史曲線,用戶權限管理等主要功能。

2.3.1數據的采集與處理

數據采集主要包括模擬量以及開關量的采集。模擬量的采集主要是對線路電壓、電流、功率、功率因數、頻率等信息進行采集,開關量的采集則主要是對斷路器、隔離開關、接地刀閘等設備的工作狀態,以及斷電保護、運行故障等報警信息進行采集,實現遠程數據的本地實時顯示。數據處理主要是把按要求采集到的電參量實時準確的顯示給用戶,達到配電監控的自動化化和智能化要求,同時把采集到的數據存入數據庫供用戶查詢。

2.3.2數據記錄

電力監控系統的數據記錄功能主要就是對斷路器分合狀態以及保護動作的前后順序進行記錄,它要求系統中有足夠的內存空間,進而長時間的、大量的對數據信息進行記錄和存儲。其次,電力監控系統的數據記錄功能也包括對故障信息的記錄,即對故障發生時的實時電流、實時電壓等數據進行記錄存儲。由此可見,數據記錄功能可以通過對保護裝置工作狀態的記錄,以及對故障信息的記錄,準確的反映出系統中存在的問題,從而便于工作人員解決。



2.3.3電能管理

為了實現對本院內各回路用電量的監管,系統設計了電能管理報表,系統通過對有功電度的采集,按照回路名稱的不同,自動生成日報表、月報表和年報表并有報表打印功能,并可對某回路的某時間段內的用電量進行查詢,可以幫助物業建立有效的用能管理考核制度。通過系統的建設和制度的建立,使各入駐管理人員節能意識大大提高,有效的節約了能源消耗。

3 供配電設計中應用電力監控系統的意義

綜上所述,電力監控系統幫助用電單位提率、減少損失、降低運營成本,電力監

控系統能夠有效確保電網管理效率、縮小電力運營成本,也成為供配電設計中不可或缺的重要組成部分。電力監控系統的通信、故障報警、數據存儲記錄等功能使得工作人員在實際工作中更加方便,可以通過人機操作界面, 直接了解到電力系統的運行狀態,并能迅速傳遞出操作指令,由于監控設備對數據的傳遞都是通過網絡傳輸來實現,因此,不同的電力監控系統可以設計不同的組網方式,確保數據信息能夠迅速、的進行傳輸。另方面,在供配電設計中運用電力監控系統,應該根據實際情況選擇監控設備。般的電力監控系統通常都采用具有遠程通信、遠程觀測以及遠程控制等功能的設備,而些電力監控系統則需要選擇功能更加齊全的智能設備。    在醫療建筑等場所設置電力監控系統,可以實現對院內低壓配電回路的實時監控,有利于電能管理。另方面,電力監控系統不僅能夠準確的表示出回路的用電狀況,它還具備網絡通訊等功能,能夠與計算機、串口服務器等設備進行組合,及時的顯示院內各個配電回路的運作狀態,當院內電力系統的負載越標時,電力監控系統能夠迅速報警,發出語音提示。另外,電力監控系統還能夠生成報表、曲線圖等統計信息,便于有關人員分析院內各部分的用電狀況,使院內的用電活動更加安全,從而保證院內人員的生命安全,提高工作人員的工作效率。

參考文獻

[1]《電力電測數字儀表原理與應用指南》,任致程、周中,中國電力出版社

[2]《電力監控系統在供配電設計中的應用》,高士宏,科技風作者簡介
