光伏交流匯流箱的設計與運用
點擊放大
產品型號:
APV
產品名稱:
光伏交流匯流箱的設計與運用
產品報價:
產品特點:
交流匯流箱是適用于光伏組串式發電系統中,承接組串式逆變器與并網柜或者升壓變壓器的重要組成部分,此匯流箱的進出線采用斷路器,采用二級防雷保護,系統額定電壓為AC690V,防護等級為IP65,達到室外安裝的要求,滿足防水,防塵、防紫外線,防鹽霧腐蝕等。光伏交流匯流箱的設計與運用
  APV光伏交流匯流箱的設計與運用的詳細資料:

安科瑞 鮑靜君

  摘要:世界常規能源供應短缺危機日益嚴重,尋找新興能源已成為世界熱點問題。在各種新能源中,太陽能光伏發電具有無污染、可持續、總量大、分布廣、應用形式多樣等優點,受到世界各國的高度重視。太陽能光伏市場應用將呈現寬領域、多樣化的趨勢,適應各種需求的光伏產品將不斷問世,除了大型并網光伏電站外,與建筑相結合的光伏發電系統、小型光伏系統、離網光伏系統等也將快速興起。

  關鍵詞:交流匯流箱、光伏系統、

  引言:近年來,隨著環境問題的日益突出,綠色能源發展理念已經逐漸深入人心,經濟發展的風向標已然轉向低碳經濟。太陽能產業越來越受到世界各個國家的重視。光伏電站的建設作為國家“十二五”計劃的重要指標近年來也出現了蓬勃的發展。本文就光伏匯流箱的設計、應用等方面進行了詳細的闡述。分布式發電與傳統的集中式光伏電站相比,具有投資較少、發電方式靈活、發電效能高、環保性能好等優點,具有廣闊的發展前景。 光伏產業的發展前景非常廣闊,國家也出臺了系列的鼓勵政策,這對于所有的光伏產業人來說,都是個巨大的舞臺,如何推動中國光伏產業發展,需要千千萬萬 在這個產業鏈中每個細分環節的企業共同努力。目前對于整個市場而言,由于普通民眾對光伏產業的不了解,各產業環節又在不同地區沒有具體的項目準入與實施標 準等等,這些因素直制約著具體項目的執行落地 在環保壓力、節能減排的大背景下,以光伏為主的新能源產 業快速發展。國家在政策面上十分給力,國家能源局下發的《2015年光伏發電建設實施方案》中,提出全年新增光伏建設目標為17.8GW,屋頂分布式光伏 發電及全部自發自用地面分布式光伏發電項目將不限制建設規模。業內人士指出,隨著行業的發展,未來5~10年將是整個光伏發電走向平價電力的個時代,到2025年以后,光伏發電將會成為便宜的電力能源之。世界常規能源供應短缺危機日益嚴重,尋找新興能源已成為世界熱點問題。

  1分布式光伏電站簡介

  分布式光伏電站,是指利用太陽能,采用半導體的“光伏發電”效應,通過太陽能電池組件、逆變器、交流匯流箱、并網柜、光伏發電監測系統等設備組成的整體的發電系統。根據光伏電站接入電網技術規定光伏電站的容量與接入電網的電壓等級,接入電網。

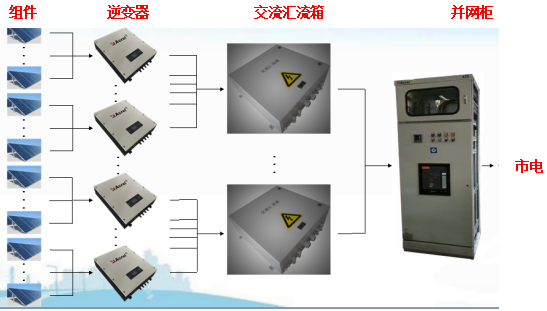

  1.1分布式電站典型組成



  2 交流匯流箱簡介

  交流匯流箱是適用于光伏組串式發電系統中,承接組串式逆變器與并網柜或者升壓變壓器的重要組成部分,此匯流箱的進出線采用斷路器,采用二級防雷保護,系統額定電壓可達為AC690V,防護等級為IP65,達到室外安裝的要求,滿足防水,防塵、防紫外線,防鹽霧腐蝕等。該光伏匯流箱大大簡化了組串式逆變器與并網柜或升壓變壓器之間的接線,此產品內部結構簡潔明了,布線整齊合理,可靠性高,維護簡單。戶外壁掛式安裝,能適應各種惡劣環境。

  對于光伏電站發電系統,為了減少系統連線,提高系統可靠性,需要在逆變器和并網柜之間使用交流匯流箱。用戶可以根據并網柜所設計的輸入電流與并網逆變器輸出的電流來確定交流匯流箱的型號。除了傳統的交流匯流功能、防雷功能,我們公司的交流匯流箱可以對每路的電壓、電流、功率進行監測,方便用戶組網。

  主要作用:匯流多個逆變器的輸出電流,同時保護逆變器免受到來自交流并網側/負載的危害,作為逆變器輸出斷開點,提高系統的安全性,保護安裝維護人員的安全性

  2.1交流匯流箱組成

  該產品應用于采用組串式逆變器的光伏發電系統,安裝于逆變器交流輸出側和并網點/負載之間,內部配置有:輸入斷路器,輸出斷路器,交流防雷器,可選配智能監控儀表(監測系統電壓,電流,功率,電能等信號)



  電流互感器 微型斷路器

  品牌推薦:

  塑殼斷路器:施耐德,ABB ,常熟開關,天水二三等:

  浪涌保護器:安科瑞;

  多功能計量表:安科瑞;

  電流互感器:安科瑞

  2.2交流匯流箱電氣原理

  2.3交流匯流箱的結構

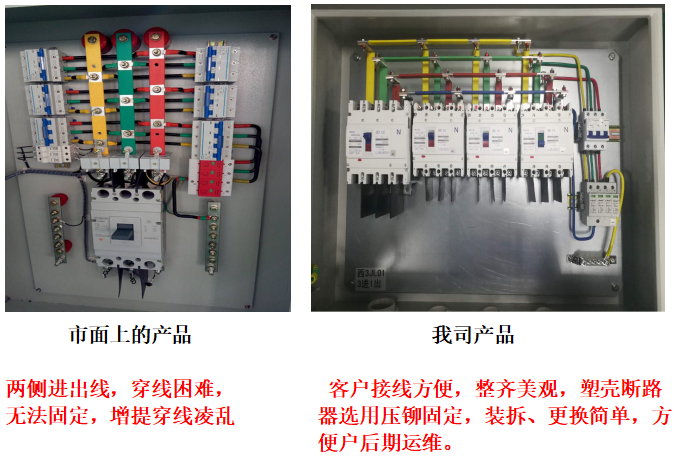

  2.4實物對比

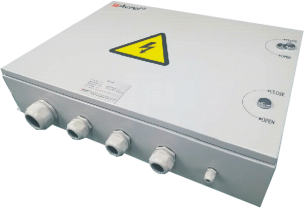

  產品外形

  2.5參數信息



  2.6交流匯流箱執行標準

  GB/T 7251.3-2006 《低壓成套開關設備和控制設備第3部分》

  GB/T 22764.1-2008 《低壓機箱 第1部分:總規范》

  GB/T 50171-2002 《電氣裝置安裝工程盤、箱及二次回路結線施工及驗收規范》

  GB/T 4208-1993 《外殼防護等級(IP代碼)》

  GB/T 9466.1-1997 《低壓成套開關設備基本實驗方法》等

  2.7功能特點

  u 電壓涵蓋范圍廣可配套AC400V~AC690V不同電壓的逆變器使用;

  u 重量輕、體積小、安裝方便,外觀美觀大氣;

  u 防護等級為IP65,滿足室內外安裝要求;

  u 標配四級防雷模塊,全模保護;

  u 具有RS485通訊接口,使用ModBus-RTU通訊協議;

  u 可根據客戶需求配用外品牌廠家元件

  4結束語

  光伏系統被稱為理想的新能源。它有著很多不可替代的優勢:①無枯竭危險;②安全可靠,無噪聲,無污染排放外,干凈(無公害);③不受資源分布地域的限制,可利用建筑屋面的優勢;④無需消耗燃料和架設輸電線路即可就地發電供電;⑤能源質量高;⑥使用者從感情上容易接受;⑦建設周期短,獲取能源花費的時間短。它必然是未來能源行業的趨勢與方向。

  本文從分布式光伏發電系統的組成、交流匯流箱簡介,各元件的選型,功能的選配,產品功能的介紹等方面對交流匯流箱進行了闡述。太陽能光伏電站的建設,不僅能為投資者、社會創造價值,更能夠有效地推廣綠色經濟,區域環境,為社會謀求更多的福祉。

  【參考文獻】

  [1] 安科瑞電氣股份有限公司產品手冊.2013.01.版

  [2] GB/T19939-2005 《光伏系統并網技術要求》
