消防設備電源監控模塊用于二總線
點擊放大

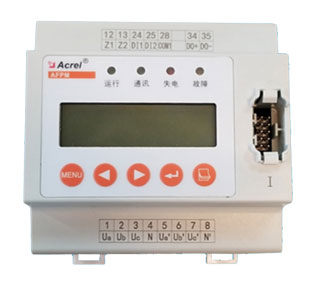

產品型號:
AFPM3-2AVML
產品名稱:
消防設備電源監控模塊用于二總線
產品報價:
產品特點:
用于監控消防設備電源工作狀態,在電源發生過壓、欠壓、過流、缺相、中斷供電等故障時能發出報警信號的監控系統,由消防設備電源狀態監控器、電壓傳感器、電流傳感器、電壓/電流傳感器等部分或全部設備組成。消防設備電源監控模塊用于二總線
  AFPM3-2AVML消防設備電源監控模塊用于二總線的詳細資料:

安科瑞 鮑靜君

、摘要

針對消防用電設備的電源進行實時的監控,通過檢測電壓、電流、開關狀態等有關參數,判斷消防設備的電源是否處于正常工作狀態的監控系統;旦火災發生時,確保消防設備能夠正常運行。

二、消防設備電源監控系統組成

用于監控消防設備電源工作狀態,在電源發生過壓、欠壓、過流、缺相、中斷供電等故障時能發出報警信號的監控系統,由消防設備電源狀態監控器、電壓傳感器、電流傳感器、電壓/電流傳感器等部分或全部設備組成。




1.消防設備電源狀態監控器


2.消防設備電源-主模塊


3.消防設備電源-分模塊




三、二總線特點

優點:

1.選型方便,可擴展(個配電箱占用個點): 新消防設備電源監控傳感器使用模塊化、組合式自由搭配方案,有多種組合方案可供選擇,可以滿足多種現場需求。

2.二總線通訊,現場布線方便,調試難度降低:

二總線是種相對于四線系統(兩根供電線路、兩根通訊線路),將供電線與信號線合二為,實現了信號和供電共用個總線的技術。二總線節省了施工和線纜成本,給現場施工和后期維護帶來了極大的便利。布線不強調手拉手。

3.傳感器使用插拔端子:

采用插拔端子接線方式,方便現場接線以及后期售后更換、維護操作。

四、注意事項:

1.從模塊不單獨使用,只與主模塊組合使用;

2.從模塊不占用主機點位;

3.主模塊地址設定使用編碼器。

五、系統組網

小型建筑組網方案:

不加區域分機,監測點數≤256


小型建筑組網方案二:

不加區域分機,監測點數≤200


中型建筑組網方案:

加區域分機,監測點數≤1024


大型單體建筑組網方案:


六、產品軟件

系統運行主界面


包含“登陸”按鈕、“界面標題”、“功能列表”、“系統狀態欄”四部分組成,可以快速查詢當前監控狀態,也可用于工作人員登錄操作。

用戶登錄界面


輸入正確的用戶名和密碼后, 系統狀態欄會直接跳轉至當前用戶的操作界面下,可顯示當前登錄用戶和功能列表。

權限管理界面


該界面設有三種操作級別,操作權限級別依次為“超級管理員”→“管理員”→“操作員”,其中別可添加低級別的新用戶。

狀態監測界面

該界面以圖形化顯示方式直觀的展現了當前被監測的防火門的工作狀態,點擊防火門圖標后,系統會顯示該防火門的詳細信息。

七、典型業績
