AF-HK100數據采集傳輸儀操作說明
點擊放大
產品型號:
產品名稱:
AF-HK100數據采集傳輸儀操作說明
產品報價:
8500
產品特點:
AF-HK100數據采集傳輸儀操作說明是應環保領域各級國控、省控及市控污染源環境在線監控(監測)系統的需求而開發研制的產品,通過模擬通道、開關通道、數字通道(RS232/485/LoRa)與前端各類監測儀器/儀表實現無縫連接,進行本地數據采集、存儲、處理與展示,并通過 4G/有線等網絡將數據遠傳至監控中心
  AF-HK100數據采集傳輸儀操作說明的詳細資料:

  概述:

  AF-HK100 污染源在線自動監控(監測)數據采集傳輸儀是應環保領域各級國控、省控及市控污染源環境在線監控(監測)系統的需求而開發研制的產品,通過模擬通道、開關通道、數字通道(RS232/485/LoRa)與前端各類監測儀器/儀表實現無縫連接,進行本地數據采集、存儲、處理與展示,并通過 4G/有線等網絡將數據遠傳至監控中心。

  1. 產品操作說明

  1.1 主菜單框圖

  1.2 實時數據

  “實時數據”界面,顯示各路采集量的當前值,包括所有的輸入信號,8 路數字量和 8

  路模擬量通道的輸入值。每頁多顯示 8 個污染物參數,點擊“上一頁”和“下一頁”來切換查看;

  點擊“上翻”和“下翻”按鈕,可以查看“COM 與LORA 通道”、“模擬輸入通道”、“數字量輸入、輸出通道”。

COM 與LORA 通道:

模擬輸入通道:

數字量輸入輸出通道:

  1.3 歷史數據

  點擊“歷史數據”,輸入密碼進入歷史數據菜單。

  可以輸入“通道”、“點位號”、“歷史數據類型”、“開始時間”、“結束時間”,點擊查詢,可查詢所需時段內的所有歷史數據,數據存儲時間為每 15 分鐘保存一次。

  1.3.1 導出歷史數據

  在歷史數據界面可以對這一段時間的歷史數據進行導出,數據將被導出到 U 盤中。

  1.4 版本信息

  點擊“版本信息”進入版本信息菜單,可以查看軟件編號和版本號。在該界面還可進行

  觸摸屏校準。

  1.5 日志

  點擊“日志”,進入日志菜單,記錄一些近期的重要日志。

  1.6 設置

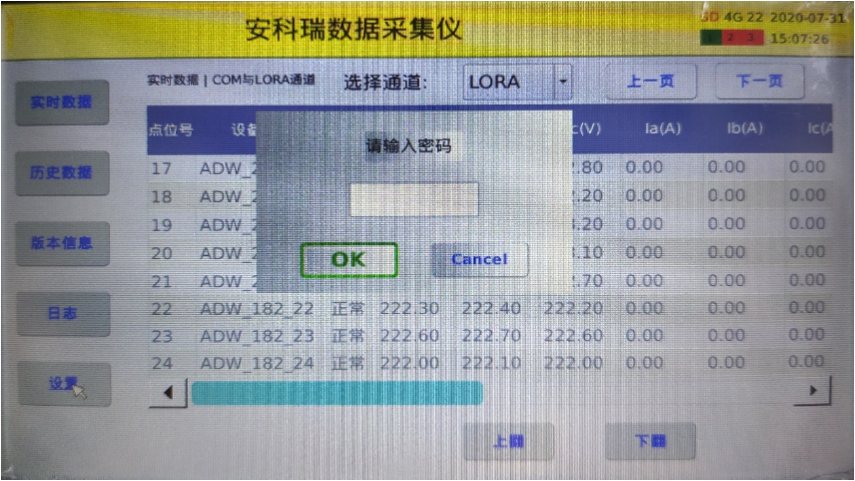

  點擊“設置”,輸入密碼進入設置菜單(密碼為 0001)。設置菜單包含:網絡設置、協

  議設置、串口設置、LORA 設置、設備設置和系統設置。

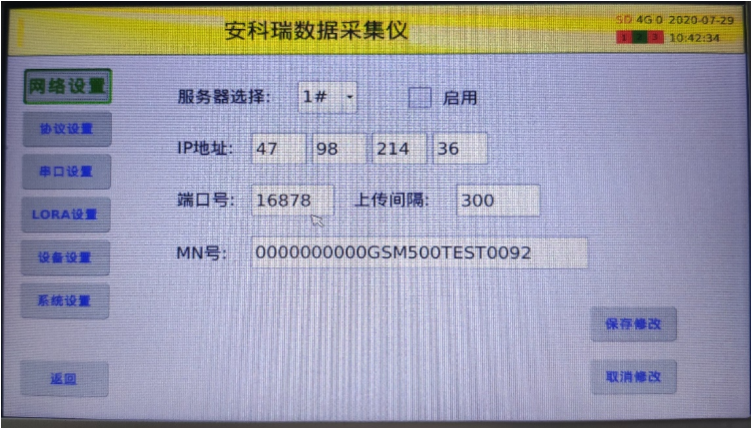

  1.6.1 網絡設置

  點擊“網絡設置”,進入網絡設置界面。該界面可設置所連接服務器的一些參數,設置

  完成后可進行連接測試。

  1.6.2 協議設置

  點擊“協議設置”,進入協議設置界面。該界面可設置環保協議相關參數。

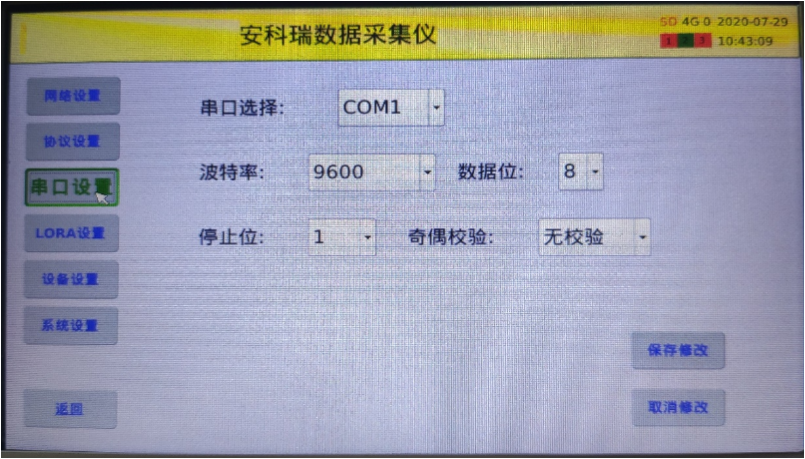

  1.6.3 串口設置

  點擊“串口設置”,進入串口設置界面。該界面可設置串口相關參數,共有 6 個COM

  口,設置完成可進行連接測試。

  1.6.4 LORA 設置

  點擊“LORA 設置”,可進入 LORA 設置界面。該界面可設置LORA 相關參數。

  1.6.5 設備設置

  點擊“設備設置”,進入設備設置界面。該界面選擇通道后,該通道下掛載的所有設備

  會在表格中讀出來,選定某一個設備可對其進行刪除、修改和新增。

  1.6.6 系統設置

  點擊“系統設置”,可進入系統設置界面。該界面可設置系統相關參數,同時有遠程升

  級和恢復出廠功能入口。

  1.6.6.1 遠程升級功能

  點擊“遠程升級”可遠程對數采儀進行升級。

  1.6.6.2 USB 升級功能

  點擊“USB 升級”可將所有的設置參數恢復成出廠默認值。

產品相關關鍵字: AF-HK100 數據采集傳輸儀 操作說明
